產品簡介:

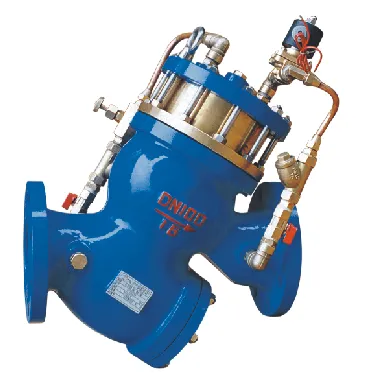

YQ98006活塞式電磁控制閥產品介紹
YQ98006電磁控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。當閥門從進口端給水時，水流流過針閥進入主閥上腔控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥上腔控制室內壓力變低，主閥處于全開狀態。當電磁導閥關閉時，主閥上腔控制室的水不能流出，控制室升壓，推動活塞關閉主閥。本產品利用導閥控制閥門的開啟和關閉，反映準確快速，采用三向電磁閥，維護簡單。安裝于各類給水系統的管道上。
YQ98006電磁控制閥特點
1、消除水錘效果好。將緩開、速閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。
2、操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小、流量大、具體積小、重量輕。

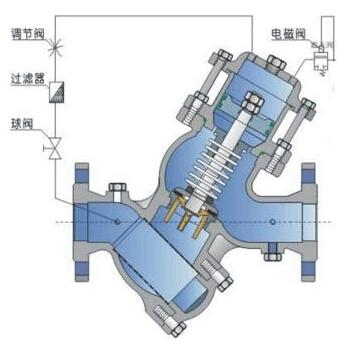

YQ98006電磁控制閥主要結構
YQ98006電磁控制閥零件材料表
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
球鐵、鑄鋼、不銹鋼
|
|
閥座
|
球鐵、鑄鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
閥桿
|
2Cr13
|
|
活塞
|
不銹鋼+丁腈橡膠
|
|
過濾網
|
不銹鋼
|
|
彈簧
|
不銹鋼
|
YQ98006電磁控制閥主要技術參數
|
公稱壓力
|
1.6 MPa
|
2.5 MPa
|
|
強度試驗壓力
|
2.4 MPa
|
3.75 MPa
|
|
密封試驗壓力
|
1.76 MPa
|
2.75 MPa
|
|
使用溫度
|
0-80℃
|
|
環境溫度
|
-30-350℃
|
|
適用介質
|
水
|
YQ98006電磁控制閥閥體長度尺寸
|
口徑DN
|
長度L
|
|
50
|
285
|
|
65
|
285
|
|
80
|
360
|
|
100
|
380
|
|
125
|
425
|
|
150
|
480
|
|
200
|
660
|
|
250
|
730
|
|
300
|
750
|
