產品簡介:
700X水泵控制閥，是一種安裝在高層建筑以及其他給水系統的水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前，閥門先行緩慢關閉90%左右，防止突然停泵而產生的水錘和水擊聲；當水泵完全停止后，閥門再完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉。該產品是水泵出口必不可少的保護裝置。閥門呈流線型設計，通過電磁閥的導控實現準確的啟閉，使用安全可靠，有效地防止水錘河水擊聲，使用壽命長，安裝、維修方便。
產品簡介
該產品是我公司工程技術人員參照國內外先進產品進行設計和制造的。閥體采用了全通道流線型設計，流體阻力小，流量大密封效果好。由于在主閥上裝了導管控制系統，利用水力自動操作，可使主閥盤得到最佳的開啟或關閉速度，從而防止了水錘及水擊現象的產生，以達到緩閉消聲的效果。該產品安裝在高層建筑以及其他給水系統的水泵出口處，是水泵出口必不可少的保護裝置。歡迎選購！
結構形式

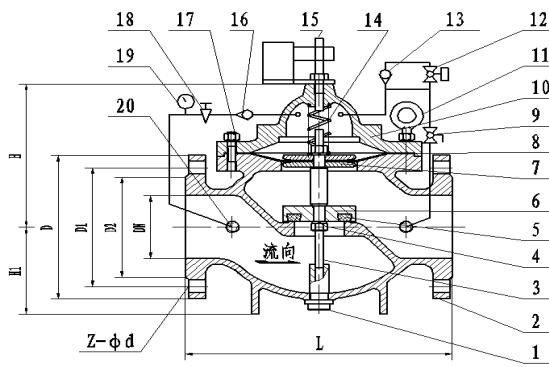

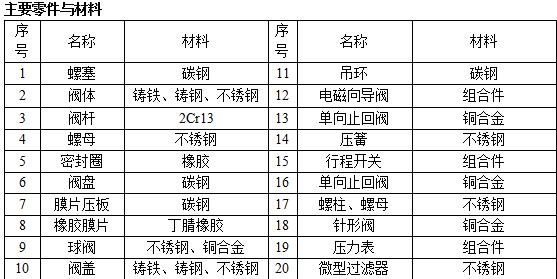

該閥由主閥、導閥、針形閥、球閥、微型過濾器和壓力表等組成。由于導閥、針形閥、球閥和壓力表等要用導管與主閥相連，所以統稱為導管控制系統，如下圖所示。
工作原理：
當按水泵開關時，水泵開始工作，電磁閥也同時開啟，這時閥門進水端的水流依次通過微型過濾器20、針形閥18、單向閥進入閥蓋控制室后，再經電磁閥12和球閥9流向出口。由于針形閥門開度小，一般只打1/4圈即可，所以控制室內的排泄速度大于補水速度。因此，控制室內的壓力減小，一直作用在主閥盤下面的壓力將主閥盤托起，從而打開主閥向出口供水。當主閥閥盤關閉90%的時候，行程開關15動作，使水泵停止運轉，主閥閥盤剩下的10%由出口側的壓力水通過單向止回閥進入主閥控制室，使主閥閥盤嚴密關閉，防止了水的回流并起到了緩閉消聲消除水錘的作用。
安裝與維護

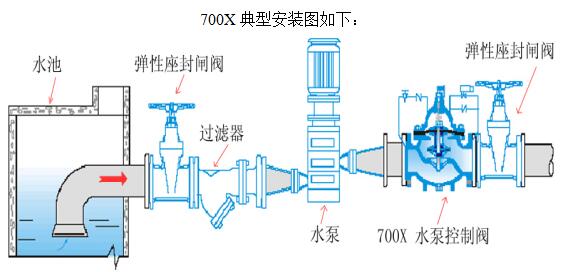

1. 主閥應安裝于水池或高水位水塔的進水管上，最佳安裝方式是水平安裝在管線上閥蓋朝上，其它安裝方式也可達到操作功能。要注意主閥體外的流向標示箭頭，依方向安裝，安裝后應確保沒有管路應力作用在閥體及閥內部件上。
2. 安裝前要徹底清除管道內的雜物，通水前要徹底沖洗管路系統。
3. 主閥前要裝一只閘閥和一只過濾器，閥后也要裝一只閘閥，以便于維修。
4. 試水時要慢慢開啟主閥前的閘閥慢慢增加壓力，同時注意閥體外的控制管路是否漏水。
5. 主閥導管上微型過濾器要定期2～3個月清洗一次。
主閥維修說明
水力控制閥本身是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內部零件損壞時，請按下列指示進行拆卸。（注：主閥內一般易損耗品為膜片及○形圈，其它內部金屬甚少損壞。）
1. 先將主閥前后閘閥關閉。
2. 將主閥蓋上的配管接頭螺絲松開使閥內壓力釋放掉。
3. 將所有螺絲取下，包括控制管路中的必要銅管和螺帽。
4. 取下閥蓋和彈簧。
5. 將軸芯、膜片（活塞）等取下，切勿損傷膜片。
6. 將以上各項東西取出后檢查膜片及○形圈是否損壞，如無損壞請勿再分解其內部零件。
7. 如發現膜片或○形圈有損壞，請將軸芯上螺帽松脫，逐件分解出膜拜片或密封墊，取出后重新?lián)Q上新的膜片或密封墊。
8. 詳細檢視主閥內部閥座，軸芯是否有損壞，若有其它雜物在主閥內部將其清理出。
9. 依反向順序?qū)⒏鼡Q后零件組合，裝好主閥，注意閥門不能有卡阻現象。
10. 請參考安裝操作順序重新使用，謝謝合作！

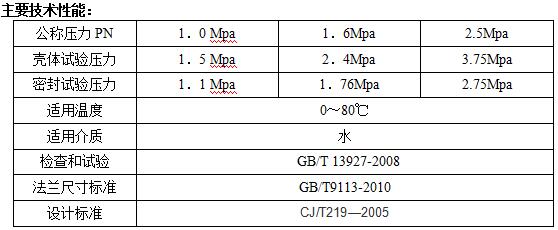

產品參數:
產品名稱 : 700X水泵控制閥
型號： 700X
口徑： 50～450mm
壓力： 1.0MPa、1.6MPa
材質： 鑄鋼、鑄鐵、不銹鋼
