產品名稱：YX741X減壓穩壓閥

產品簡介

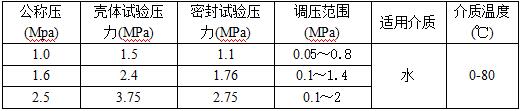

產品參數

產品簡介:

隔膜可調式減壓穩壓閥是安裝于高層建筑給排水系統管道上，將進口壓力減至某一需要的出口壓力的特種閥門。該閥門依靠本身能量使出口壓力保持穩定在設定植，即出口壓力不因進口壓力及流量的變化而變化，并且閥門控制系統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環通暢無阻，使閥門能安全可靠地運行。系統動作敏捷、使用壽命長。

產品用途：

　　我公司生產的YX741X可調減壓穩壓閥，主要用途是安裝在高層建筑、消防給水系統以及其它給水系統的管道上，將上游的高壓降為符合要求的下游使用壓力。按產品結構分隔膜型與活塞型。YX741X可調式減壓穩壓閥依靠本身能量使出口壓力保持穩定在設定植，即出口壓力不因進口壓力及流量的變化而變化，并且閥門控制系統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環通暢無阻，使YX741X可調式減壓穩壓閥能安全可靠地運行。活塞式使用于大于DN450口徑的閥門。

結構特點：
　　本產品由主閥和球閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節閥開度設定出口壓力，并通過接管系統和控制室的反饋?zhàn)饔脕矸€(wěn)定出口壓力。
本產品利用球閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，不受進口壓力和流量影響，能夠保持設定的出口壓力恒定，減壓穩壓可靠。

主要結構及部分產品外形尺寸:（模具尺寸更改恕不另行通知,示意圖如下圖）

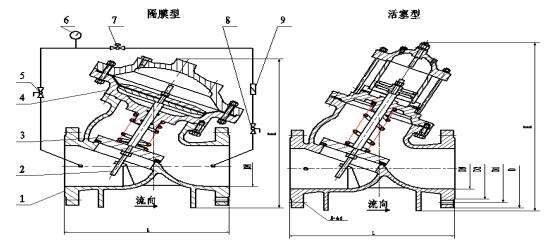

膜片式結構圖（DN450以下）1、主閥 2、閥桿 3、閥盤 4、雙室隔膜傳動機構 5、銅球閥 6、壓力表 7、泄壓導閥 8、銅球閥 9、銅過濾器

活塞式結構圖（DN500以上）1、主閥 2、閥桿 3、閥盤 4、活塞缸傳動機構 5、銅球閥 6、壓力表 7、泄壓導閥 8、銅球閥 9、銅過濾器

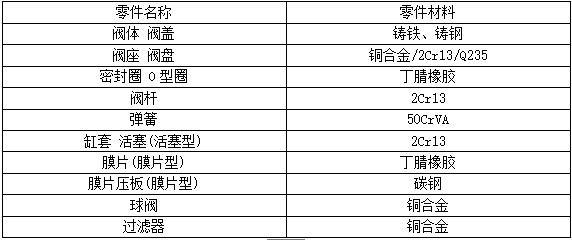

主要零件材料：

工作原理和特點：
　　當管道從進水端給水時，水流過球閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于球閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。

安裝與調試：

1、主閥最佳的安裝方式是安裝在水平管道上，閥蓋朝上。

2、安裝時要注意閥體外水流標示箭頭，遵循方向安裝。

注意閥體外水流標示箭頭，遵循方向安裝。

3、安裝前要徹底清除管道內的雜物，通水前必須徹底清洗管道。

4、閥前要安裝一只閘閥和一只過濾器，閥后也要安裝一只閘閥（見安裝示意圖），以便于維修。

5、銅過濾器要定期清洗。

6、關上游球閥,開啟下球閥泄壓,使下游壓力降低0.1Mpa以下后,關閉下游球閥；

7、將導閥調節螺釘擰緊到最上方位置；

8、慢慢開啟上游球閥至全開；

9、慢慢向下擰緊導閥調節螺釘，出口壓力將逐漸升高，直到設定值時將調節螺釘鎖定，然后打開下游球閥；

10、如果調壓過頭，須從第一步開始重新調，即只能從低壓往高調。
